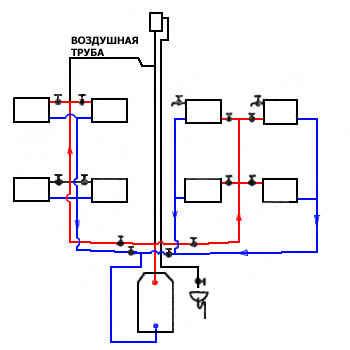

Опишем принцип ее действия. При нагревании, вода из котла попадает в подающий магистральный трубопровод, который расположен или в подвале или полу первого этажа, после чего распределяется по подающим стоякам и дальше попадает в отопительные приборы. После охлаждения вода по обратным стоякам направляется в обратные магистральные трубопроводы, расположенные там же, где и подающие. Через воздушные краны (краны Маевского) установленные на радиаторах отопления верхнего этажа, либо через воздушную трубу, соединяющую подающие стояки с расширительным баком удаляется воздух. Магистральные трубопроводы прокладывают с уклоном по ходу движения воды для более эффективного удаления воздуха. Воздушную трубу монтируют в виде петли, что бы за счет воздушной пробки предотвратить циркуляцию воды в ней.

Преимущества нижней разводки отопления перед верхней разводкой:

Меньше утрачивается теплоты, так как магистральные трубопроводы не прокладываются на чердаке.

При строительстве можно запускать систему отопления при недостроенных верхних этажах.

Нет необходимости отключать отопление на нижних этажах, при ремонте на верхних этажах.

В узле управления в подвале сосредоточена вся запорная арматура подающих и обратных стояков.

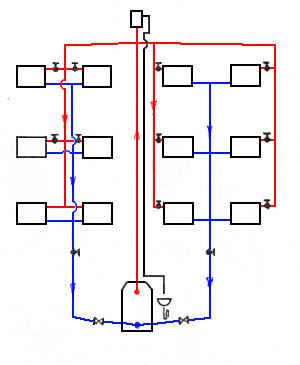

Двухтрубная система отопления с естественной циркуляцией и верхней разводкой.

В такой системе подающие магистральные трубопроводы находятся выше отопительных приборов, на чердаке или под потолком верхнего этажа. Из котла вода подается по главной подающей магистрали вверх. Там она разделяется между подающими стояками и поступает вниз к отопительным приборам. После того как вода охладится, она стекает в обратную магистраль, которая расположена в подвале, а иногда и над полом первого этажа, если это позволяет выдержать необходимый уклон трубы. Через расширительный бак удаляется воздух из такой системы.

Ее преимущества:

Давление воды в подающих стояках больше чем в системе с нижней разводкой.

Без вмешательства ручного труда производится удаление воздуха.Отсутствует воздушная труба. Это упрощает обслуживание и уменьшает стоимость работ.
